Elektriksel Ark Etkili Sürtünme-Aşınma Test Modülü (Arc-WEAR)

ASTM G133 standardı esas alınarak, elektrik akımı ile doğrusal ileri-geri kaymanın eşzamanlı etkisi altında oluşan özgün sürtünme ve aşınma mekanizmalarını gerçekçi biçimde simüle etmek üzere geliştirilmiştir.

Pdf Bize Ulaşın

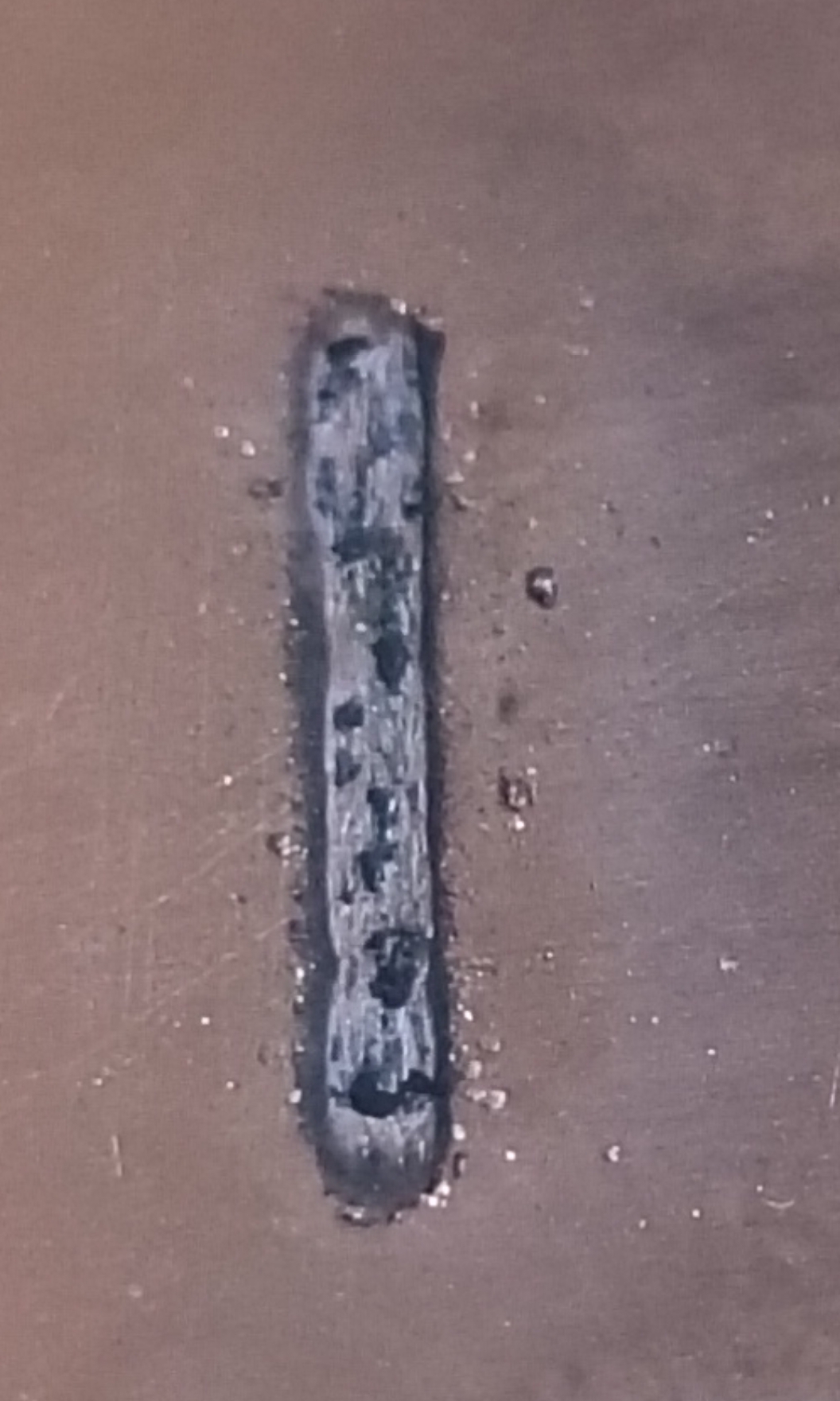

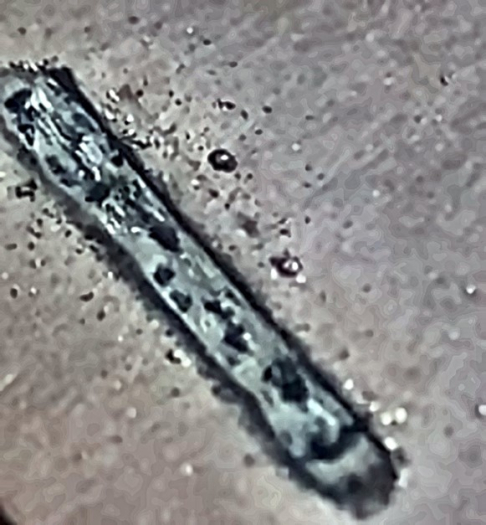

Elektrik akımı ile kayma hareketinin eşzamanlı olarak etkili olduğu temaslarda ortaya çıkan sürtünme–aşınma davranışını gerçekçi biçimde simüle etmek amacıyla geliştirilmiştir. Raylı sistemler, elektrikli araçlar, havacılık/uzay, direnç kaynağı ekipmanları ve askeri radarlar gibi uygulamalarda bileşenler hem akım taşımakta hem de temas yüzeylerinde kayma hareketi altında tribolojik zorlanmaya maruz kalmaktadır. Bu nedenle, tribolojik karakterizasyonun akım taşıma koşulu aktifken gerçekleştirilmesi; temas direnci, akım yoğunluğu ve termal etkilerin aşınma mekanizmaları üzerindeki rolünü ortaya koymak açısından kritik önemdedir. Kayma hareketi ile birlikte akım/ark etkisi; lokal Joule ısınması ve ark kaynaklı termal şoklar nedeniyle erime–yeniden katılaşma, malzeme sıçraması (spatter) / buharlaşma, hızlandırılmış oksidasyon, kraterleşme (pitting), mikro-çatlak oluşumu ve transfer tabakası gelişimi gibi hasar mekanizmalarını tetikleyerek klasik mekanik aşınmadan belirgin şekilde farklı bir hasar rejimi oluşturur. Bu modül, söz konusu elektro-tribolojik koşulları laboratuvar ölçeğinde temsil etmek üzere tasarlanmış olup UTS TRIBOLOG lineer (reciprocating) hareket modülü ile entegre çalışacak şekilde yapılandırılmıştır.

TEST MODÜLÜNÜN TEMEL ÖZELLİKLERİ

Sistem, oda sıcaklığında lineer ileri–geri (reciprocating) hareket modunda testlerin yürütülmesine olanak sağlar.

Modül bileşenleri, temas hattında kayıpları minimize etmek amacıyla düşük elektriksel dirençli bakır esaslı malzemelerden imal edilmiştir.

Uygulanan potansiyel, harici ve bağımsız bir güç kaynağı üzerinden sağlanır.

Test süresince potansiyel ve akım değerleri hassas biçimde ayarlanabilir ve kontrollü şekilde uygulanabilir.

TEST METODU

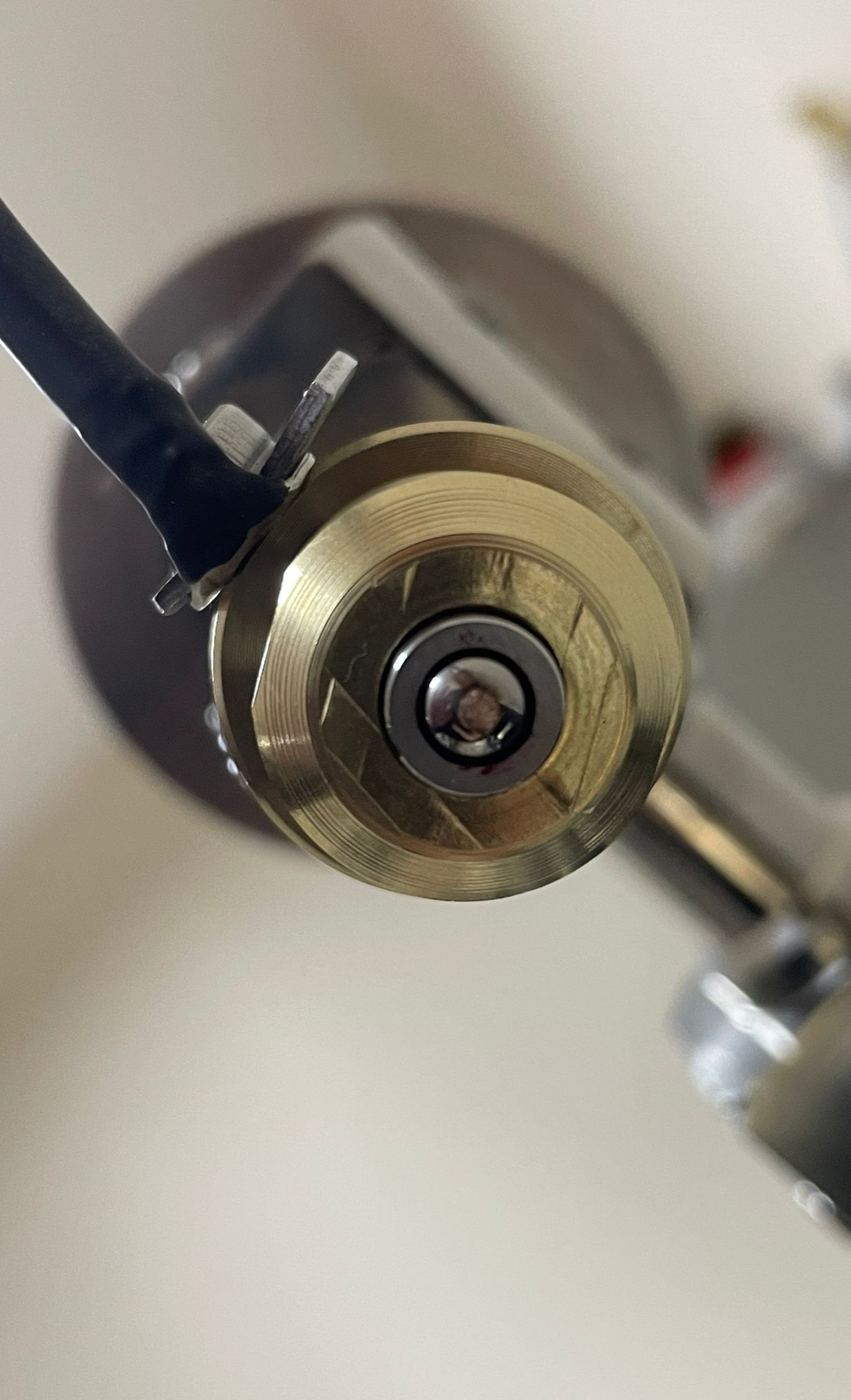

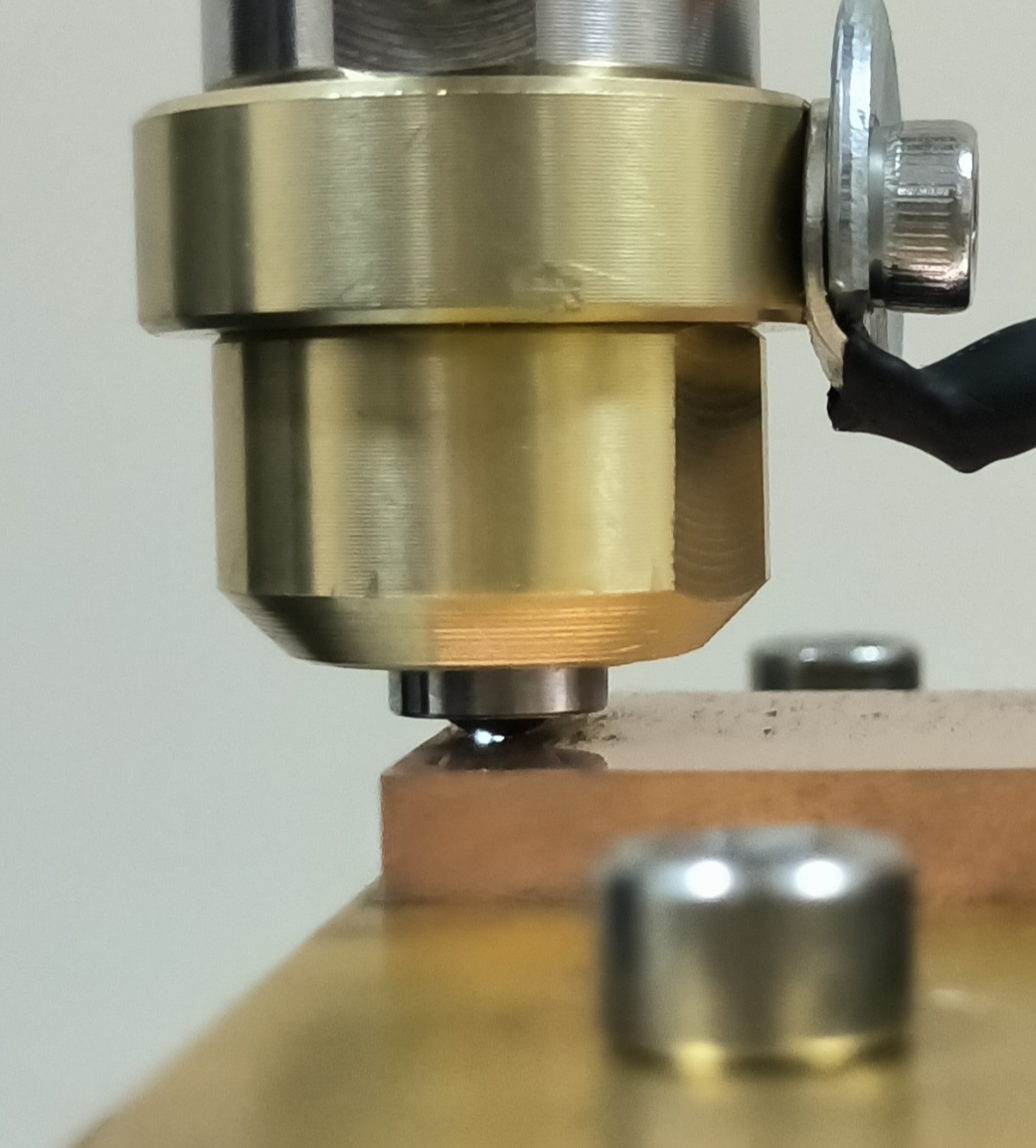

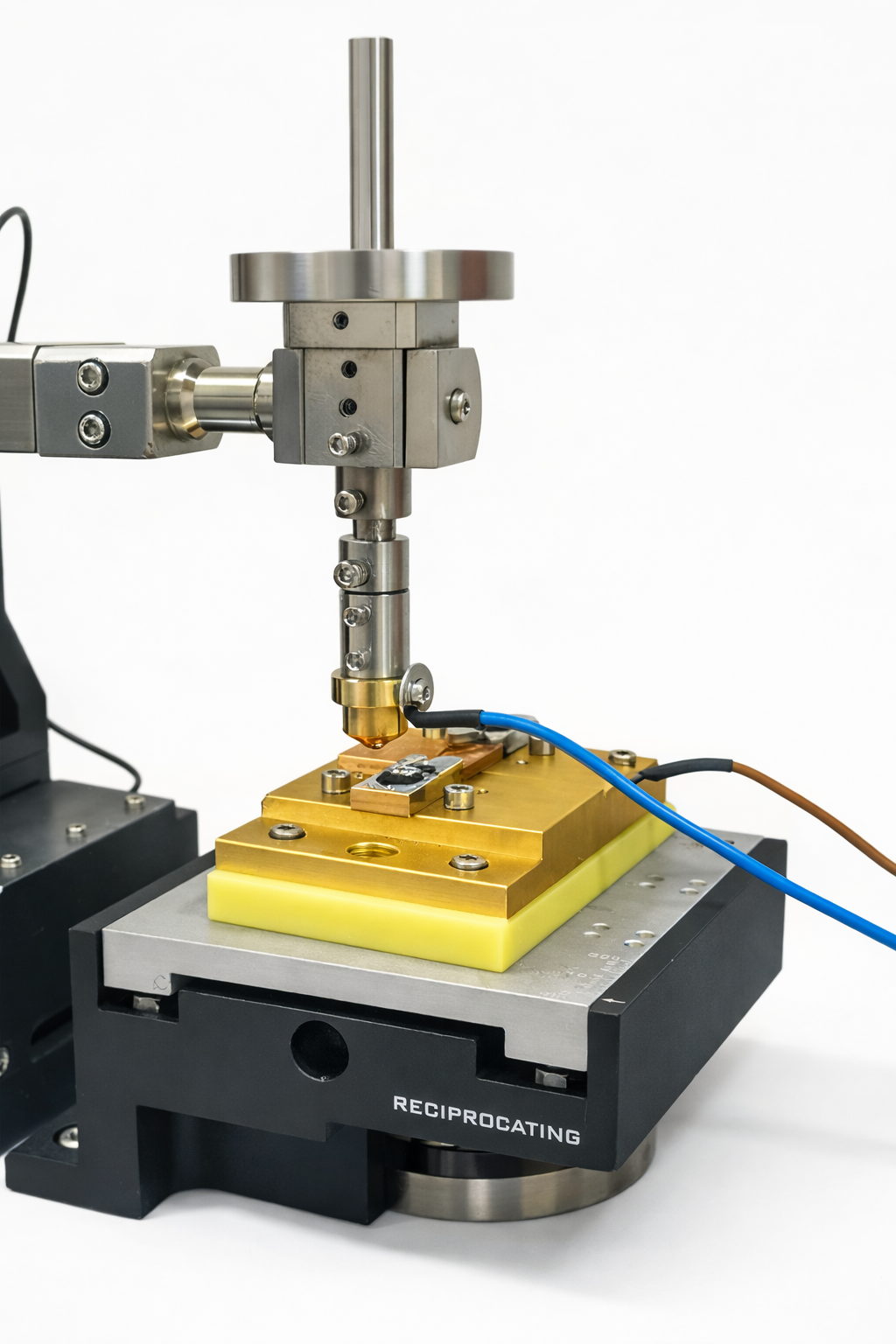

Elektriksel ark etkili sürtünme–aşınma test modülü, UTS TRIBOLOG lineer (reciprocating) hareket ünitesi ile entegre çalışacak şekilde tasarlanmıştır; bu nedenle hareket modülünde mevcut tüm parametre ayarları (yük, strok, frekans/hız vb.) bu modülde de uygulanabilir. Elektriksel devre için gerekli potansiyel fark, harici ve bağımsız bir DC güç kaynağından sağlanır. Test düzeneğinde numune tablası hareketli platform üzerine elektriksel olarak izole edilerek sabitlenir; karşı yüzeye ise iletken bilye/aşındırıcı için özel bir tutucu bağlanır. Numune ve aşındırıcı temas ettirildikten sonra güç kaynağının uçları (±) sırasıyla aşındırıcı tutucuya ve numune tablasına bağlanır. Hedef potansiyel/akım seviyesi ayarlanarak uygulanır ve eşzamanlı akım taşıma koşulunda reciprocating sürtünme–aşınma testi başlatılır.

TEST NUMUNELERİ

Bu modül için özel bir numune geometrisi tanımlanmamıştır. UTS TRIBOLOG lineer (reciprocating) hareket modülünde kullanılan standart numune tipleri, boyutları ve bağlama fikstürleri bu modül ile tamamen uyumludur.

RESİMLER
