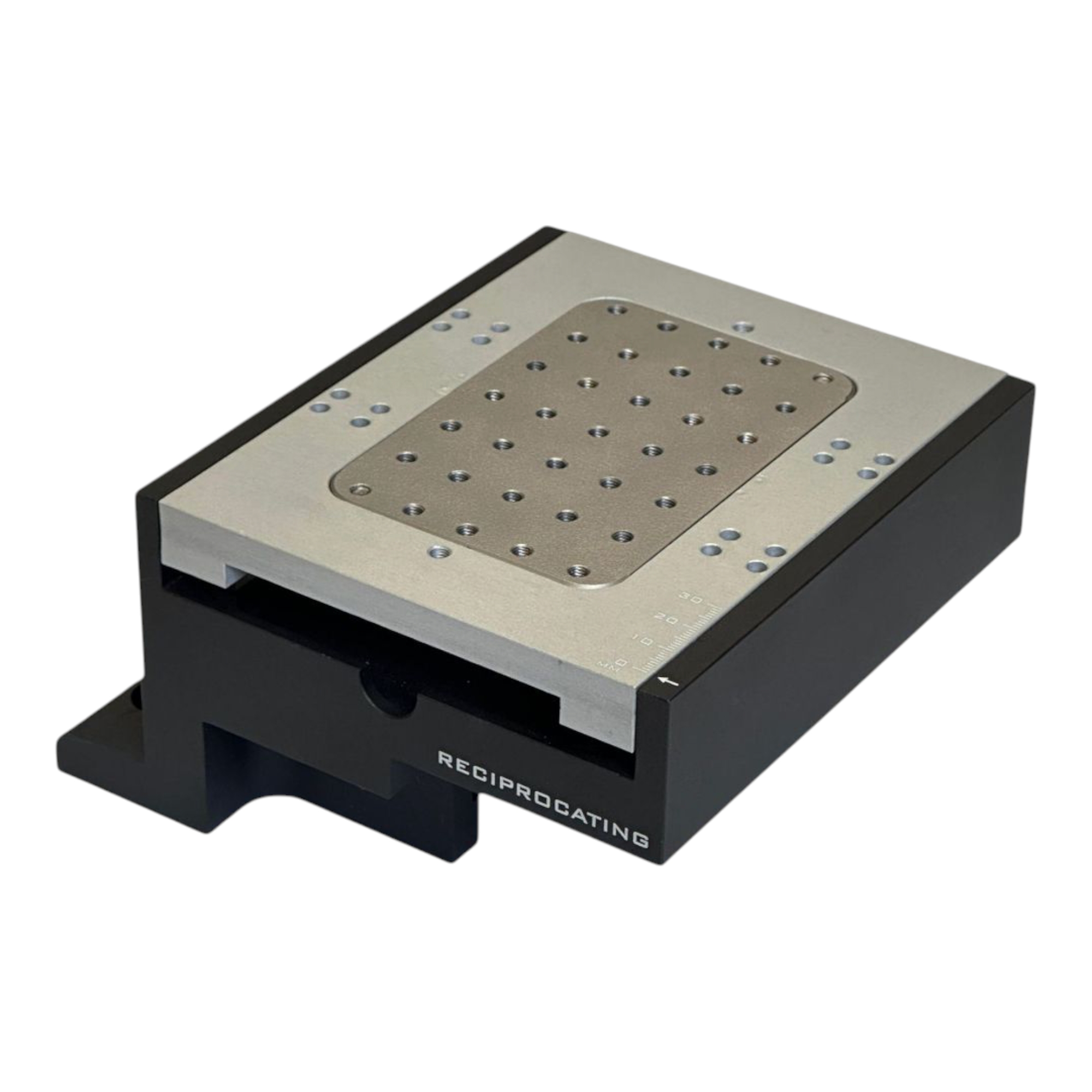

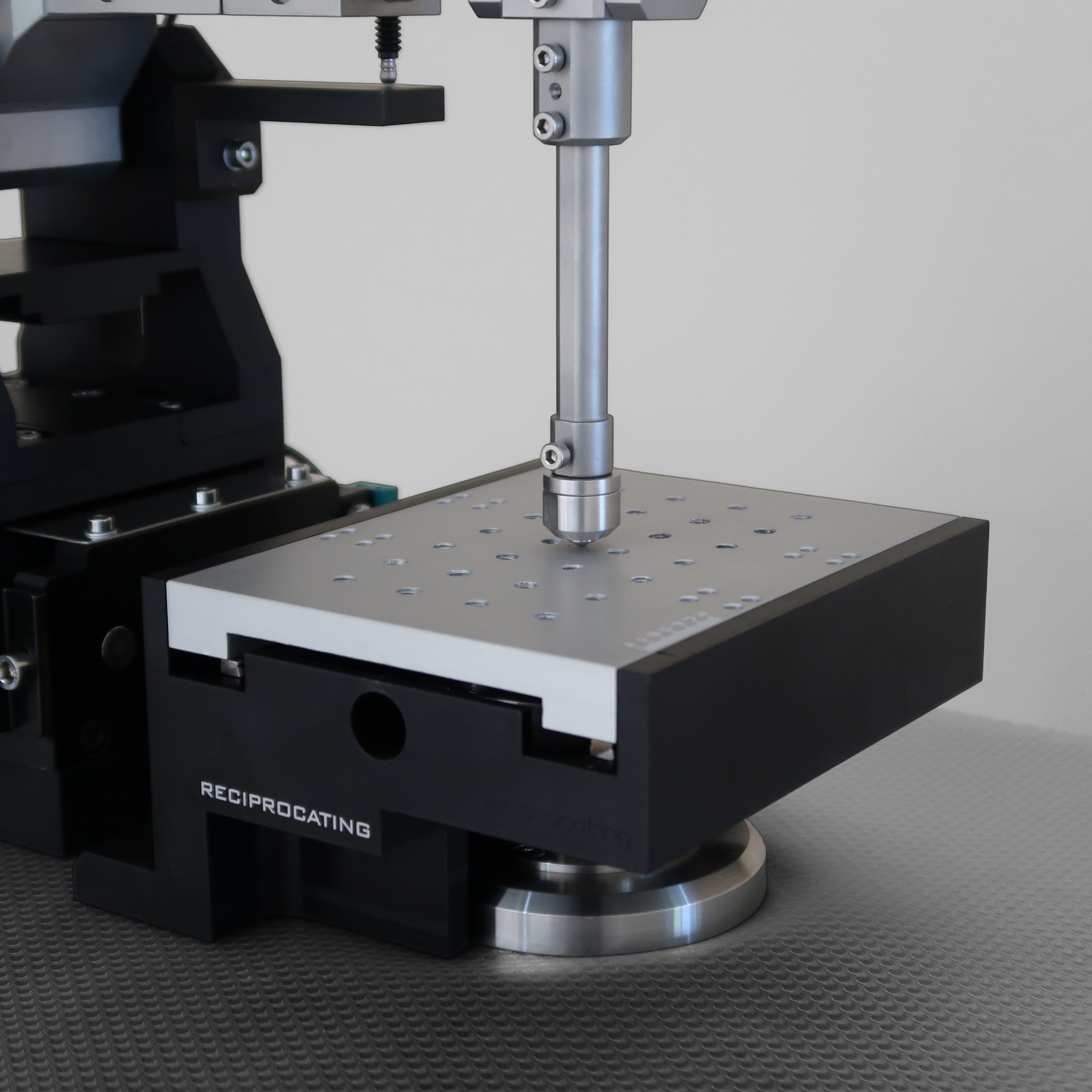

Lineer İleri-Geri (Reciprocating) Test Modülü
ASTM G133 standardına uygun olarak, farklı ortam ve koşullarda pin-on-disk ve ball-on-disk tipi sürtünme–aşınma testleri gerçekleştirilebilir.

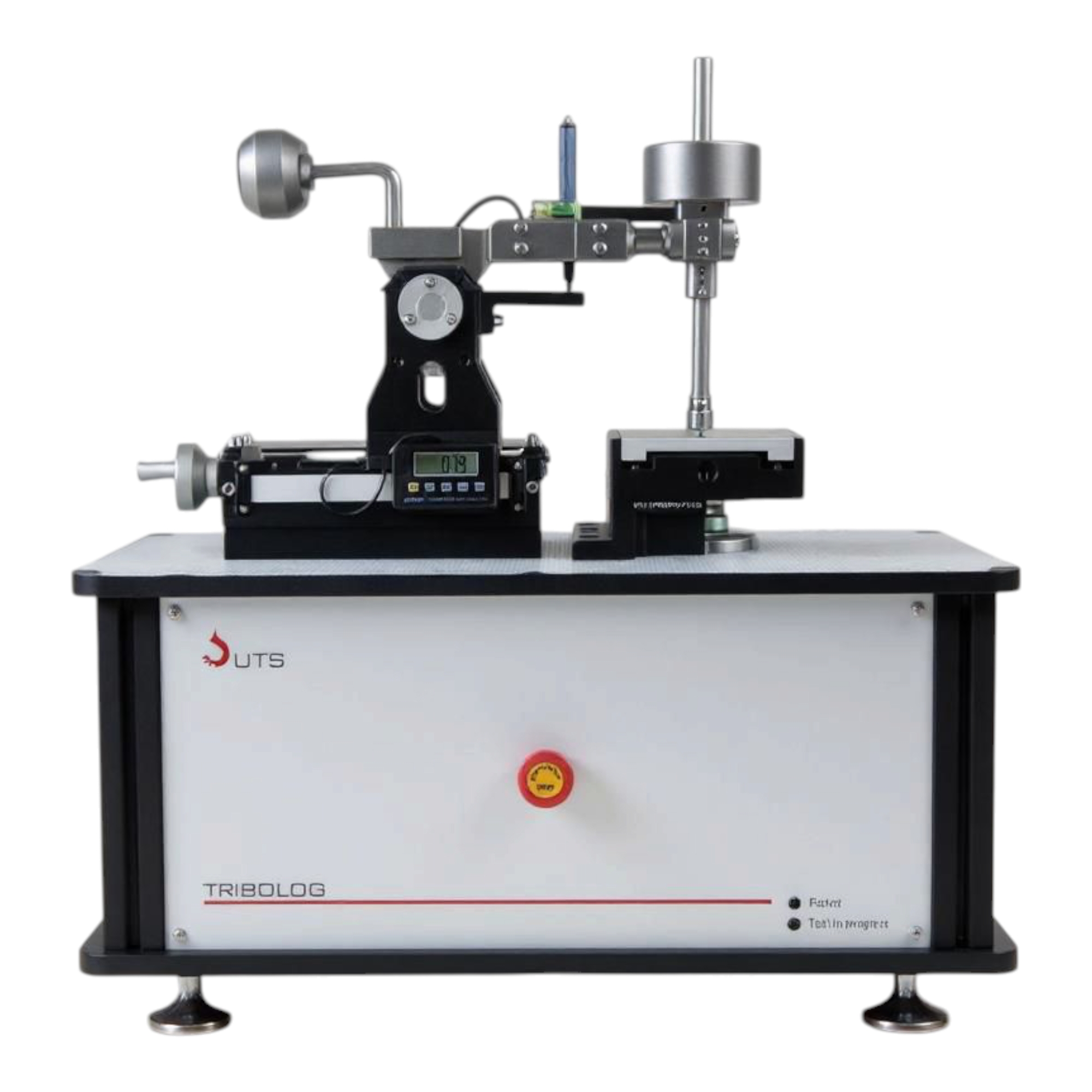

UTS TRIBOLOG sisteminde standart olarak bulunan pin-on-disk dönel hareket prensibini, lineer ileri-geri (reciprocating) harekete dönüştüren bu modül, ilgili harekete sahip sistemlerin sürtünme ve aşınma davranışlarının karakterizasyonu amacıyla geliştirilmiştir. Modül, geniş bir parametrik seçicilik sağlayacak şekilde tasarlanmış olup, mevcut ana test makinesine adaptasyonu kolaylıkla gerçekleştirilebilmektedir. Sistem; kuru ve yağlı ortam koşullarının yanı sıra, korozif ortamlar ve elektro-tribokorozyon testleri için geliştirilen ilave modüllerle birlikte çalışabilmektedir. Ayrıca, opsiyonel olarak sunulan düşük ve orta sıcaklık ortamlarında (kuru, yağlı vb.) test yapılmasına da olanak sağlamaktadır.
TEST MODÜLÜNÜN TEMEL ÖZELLİKLERİ

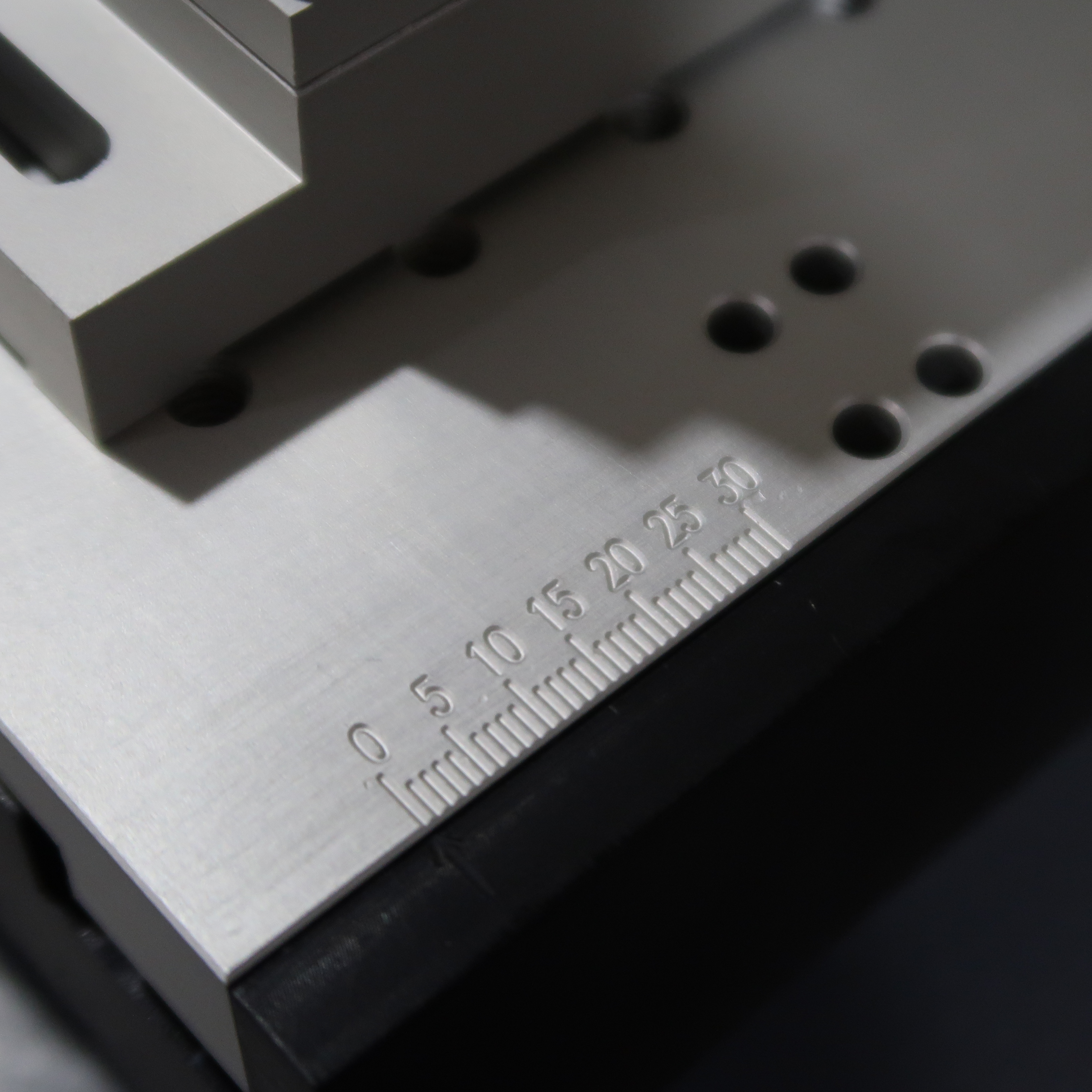

Numune üzerinde uygulanan çalışma stroku kullanıcı tarafından kolaylıkla ayarlanabilmektedir.
Modül, yağlı ortam, sıcak ortam ve korozif ortam gibi farklı alt modüllerle uyumlu çalışabilen temel bir hareket modülü niteliğindedir.
ASTM G33 (Standard Test Method for Linearly-Reciprocating Ball-on-Flat Sliding Wear) standardına uygun testlerin gerçekleştirilmesine imkân tanımaktadır.
Hareketli tabla üzerinde bulunan numune tutucular sayesinde, farklı geometri ve boyutlardaki numunelerin sisteme kolaylıkla bağlanması mümkündür.
Opsiyonel olarak sunulan aşınma derinliği ölçüm sensörü ile aşınma derinliği yüksek hassasiyetle ölçülebilmektedir.
Sürtünme kuvveti, yükleme koluna entegre edilmiş ve çift yönlü ölçüm yapabilen yüksek hassasiyetli bir yük hücresi aracılığıyla ölçülmektedir.
TEST METODU
Testler, pin veya bilye tipi aşındırıcıların ya da aşınan numunelerin, belirli frekans ve genlik (strok) değerlerinde ileri-geri (reciprocating) hareket yapan tablaya karşı kontrollü bir şekilde bastırılmasıyla gerçekleştirilmektedir. Deney süresince veya deney sonrasında; sürtünme katsayısı, sürtünme kuvveti, aşınma hızı/oranı, aşınma hacmi, test sıcaklığı ve diğer birçok tribolojik parametre ölçülebilmektedir.

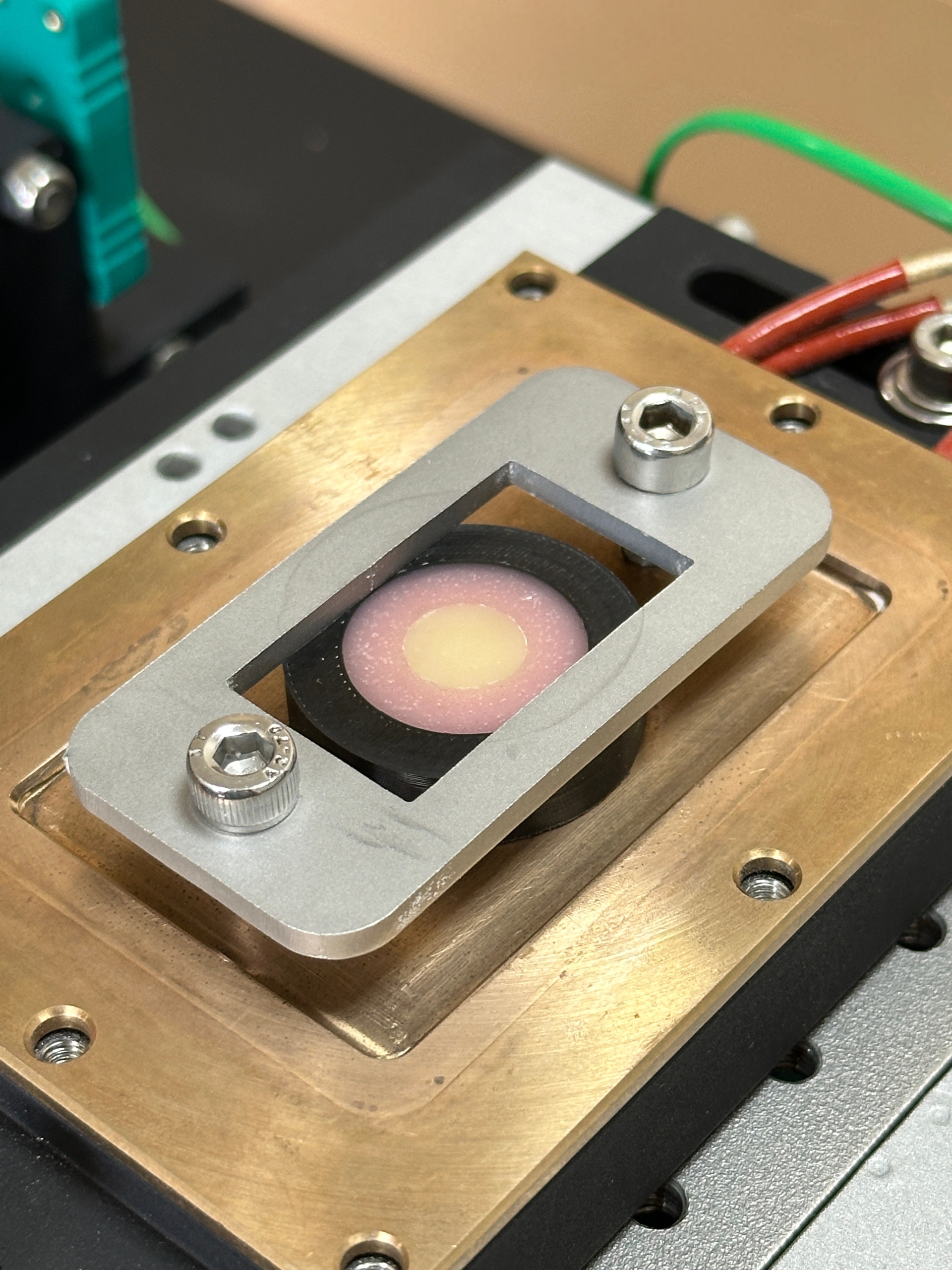

Bu hareket ve test modülü sayesinde, geniş bir malzeme yelpazesine ait sürtünme, aşınma ve yağlama davranışları detaylı olarak incelenebilmektedir. Testlerin kuru ve yağlı ortamların yanı sıra farklı atmosferik koşullarda gerçekleştirilebilmesi önemli bir avantaj sağlamaktadır. Ayrıca, bu temel hareket modülü ile birlikte çalışabilen tribo-korozyon modülü sayesinde, çeşitli korozif ortamlarda tribolojik testlerin yapılması mümkün olmaktadır.
TEST NUMUNELERİ

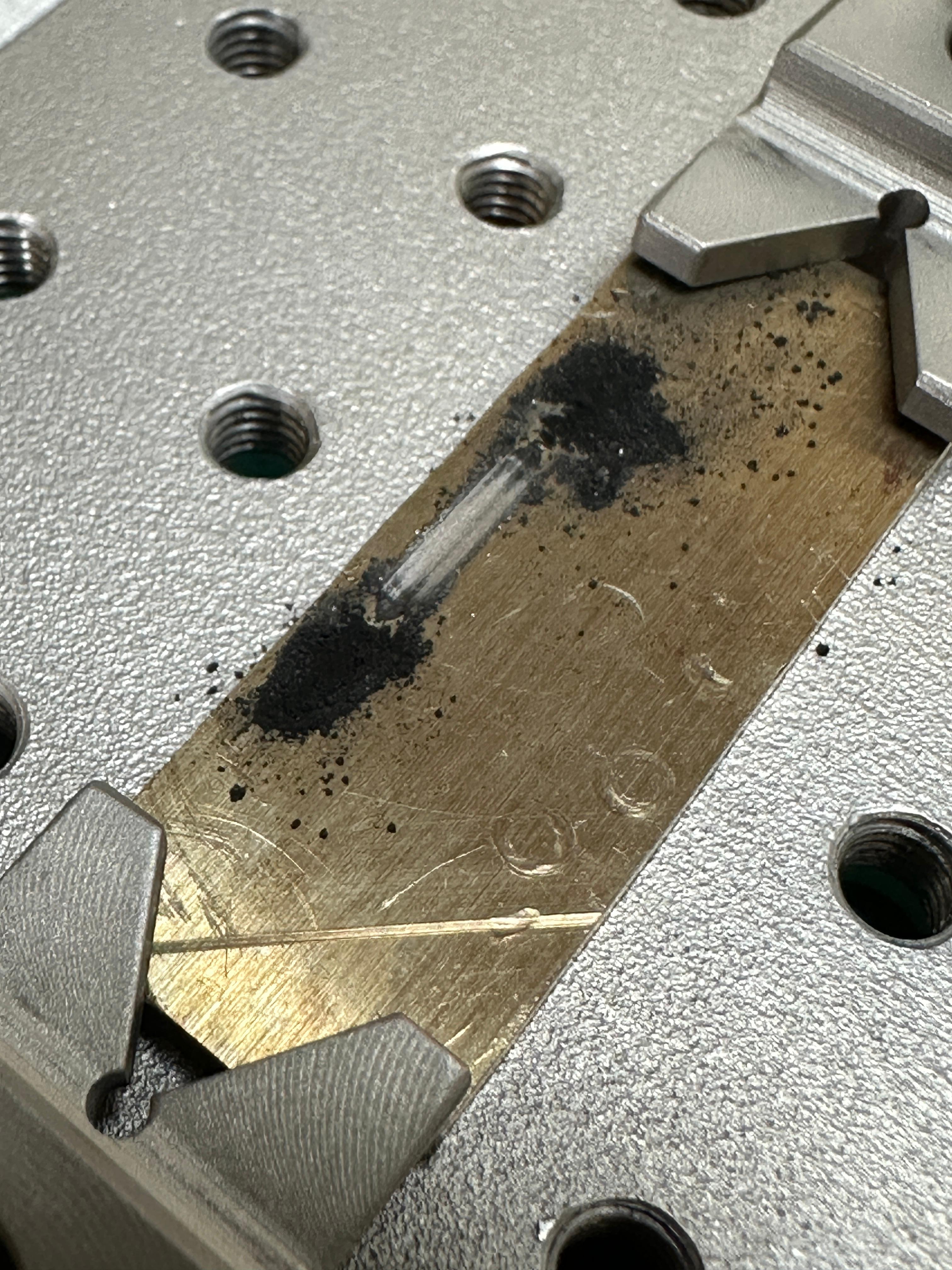

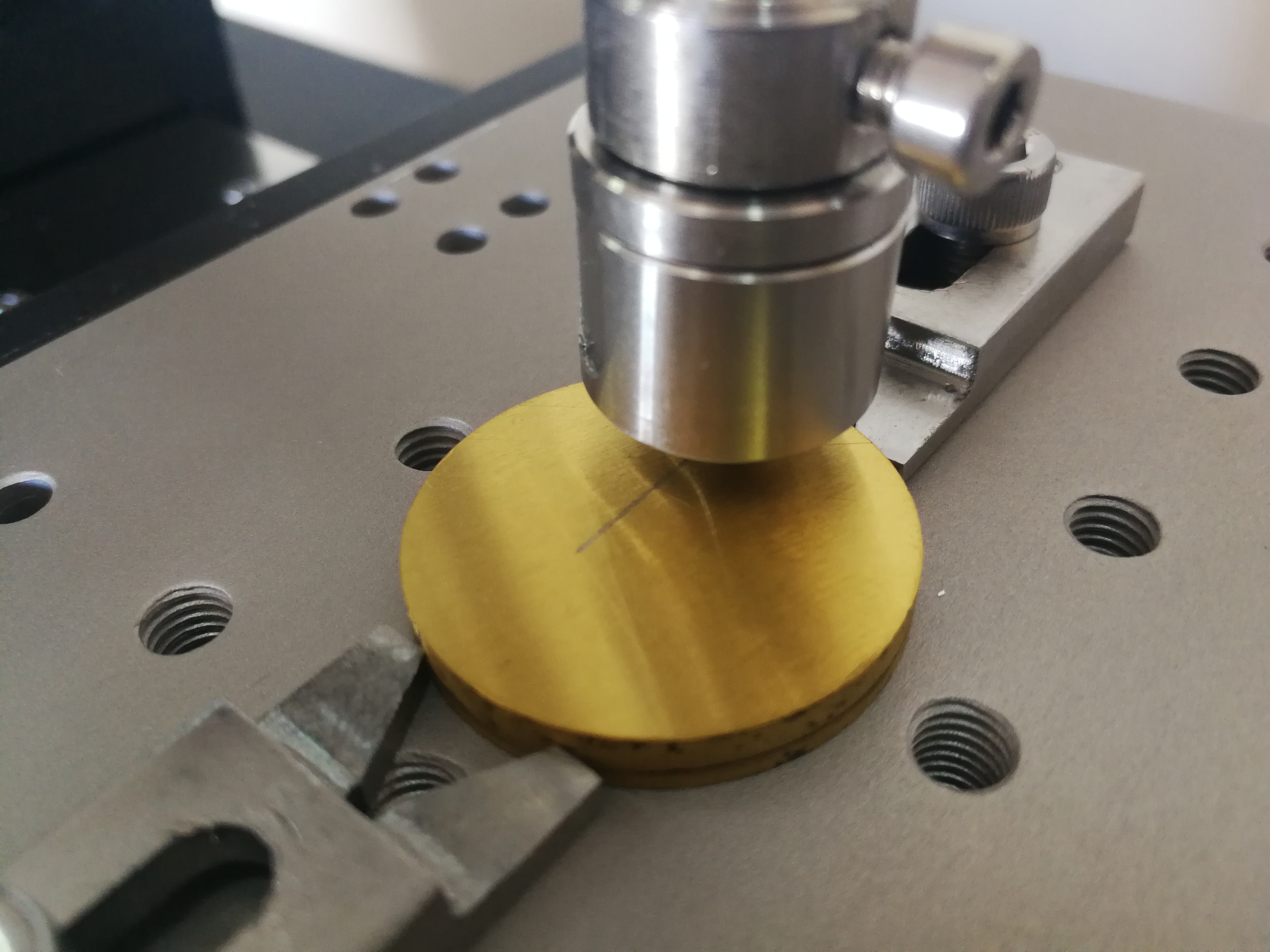

Bu test modülünde, pin ve bilye tipi aşındırıcılar ile plaka tipi numuneler kullanılabilmektedir. Plaka tipi numunelerin bağlanması için özel olarak tasarlanmış numune tutucular mevcuttur. Aşındırıcı olarak standart olarak 100Cr6 bilyeler sunulmakta olup, talep edilmesi hâlinde WC ve alümina gibi farklı sert malzemelerden üretilmiş bilyeler de temin edilebilmektedir.
Aşınmaya maruz kalan plaka tipi numunelerin yüzey paralelliği ve yüzey pürüzlülük seviyeleri, elde edilen sonuçların güvenilirliği ve tekrarlanabilirliği açısından kritik öneme sahiptir.
TEKNİK ÖZELLİKLER
| Hareket Tipi |
Kayma |
|---|
| Hareket Çeşidi |
Lineer ileri-geri (reciprocating) |
|---|
| Numune Geometrisi |
Pin, bilye, disk ve diğer özel geometriler |
|---|
| Yağlayıcı / Sıvı Ortam |
Atmosfer, gaz ve sıvı ortamlar |
|---|
| Sensör Çeşitleri |
Sürtünme kuvveti, sıcaklık ve nem, aşınma derinliği,numune sıcaklığı |
|---|
| Aşınma Derinliği Ölçümü |
- Maksimum 5 mm aşınma derinliği ölçümü |
|---|
| Sürtünme Kuvveti Ölçümü |
- 0 - 100 N aralığında sürtünme kuvveti ölçümü |
|---|
| Normal Yük |
- 1 - 100 N aralığında ölü ağırlık esaslı normal yük uygulaması (opsiyonel maksimum yük kapasitesi: 200 N) |
|---|
| Bilye Tutucu |
- 4, 6 ve 8 mm bilye çaplarında çalışma imkânı |
|---|
| Pin Tutucu |
- Standart pin çapı: 6 mm |
|---|
| Strok Uzunluğu |
- Maksimum strok: 50 mm |
|---|
| Yazılım |
TriboSoft-µ: kullanıcı dostu tribolojik kontrol ve analiz yazılımı |
|---|
| Frekans |
Maksimum 10 Hz (5 mm strok uzunluğuna kadar) |
|---|
| Grafik Seçenekleri |
Doğrudan Ölçümler Dolaylı Hesaplamalar |
|---|
| Güç Voltajı |
220 V / 50 Hz |
|---|
| Test Sistemi Boyutları |
68 cm × 38 cm × 75 cm |
|---|
| Yaklaşık Sistem Ağırlığı |
Yaklaşık 80 kg |
|---|
| Standartlar |
ASTM G133 - Standard Test Method for Linearly Reciprocating Ball-on-Flat Sliding Wear |
|---|
