Yüksek Sıcaklık Test Modülü
ASTM G99 standardına uygun olarak, dönel hareket modunda 800 °C’ye kadar pin-on-disk ve ball-on-disk sürtünme–aşınma testleri gerçekleştirilebilir.
Yüksek Sıcaklık (YS) Test Modülü, sürtünme ve aşınma mekanizmalarının yüksek sıcaklık koşulları ile birlikte etkili olduğu uygulamaların tribolojik olarak karakterize edilmesi amacıyla geliştirilmiştir. Günümüzde teknolojik gelişmelere paralel olarak, yüksek sıcaklıkta çalışan sistemlerin sayısı hızla artmakta ve bu koşullarda kullanılacak malzemelerin güvenilir tribolojik performanslarının belirlenmesi kritik önem taşımaktadır. Bu modül sayesinde; içten yanmalı motorlar, buhar türbinleri, jet motorları ve enerji santralleri gibi yüksek sıcaklık ile sürtünme-aşınma etkilerinin eş zamanlı olarak ortaya çıktığı ortamlarda kullanılan veya kullanılması planlanan malzemelerin tribolojik davranışları ayrıntılı biçimde incelenebilmektedir. YS Test Modülü, UTS TRIBOLOG ana hareket modülü olan dönel pin-on-disk sistemi ile tam uyumlu olacak şekilde tasarlanmıştır.
TEST MODÜLÜNÜN TEMEL ÖZELLİKLERİ

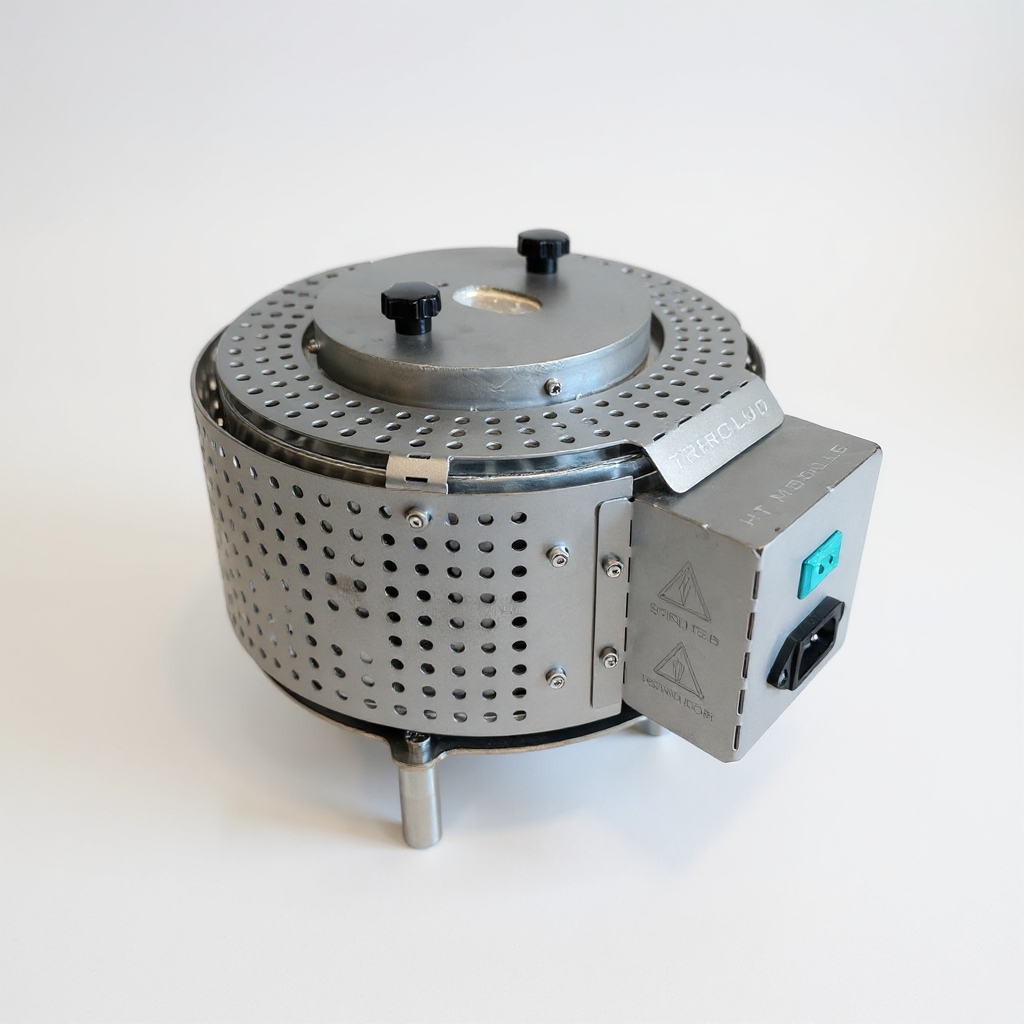

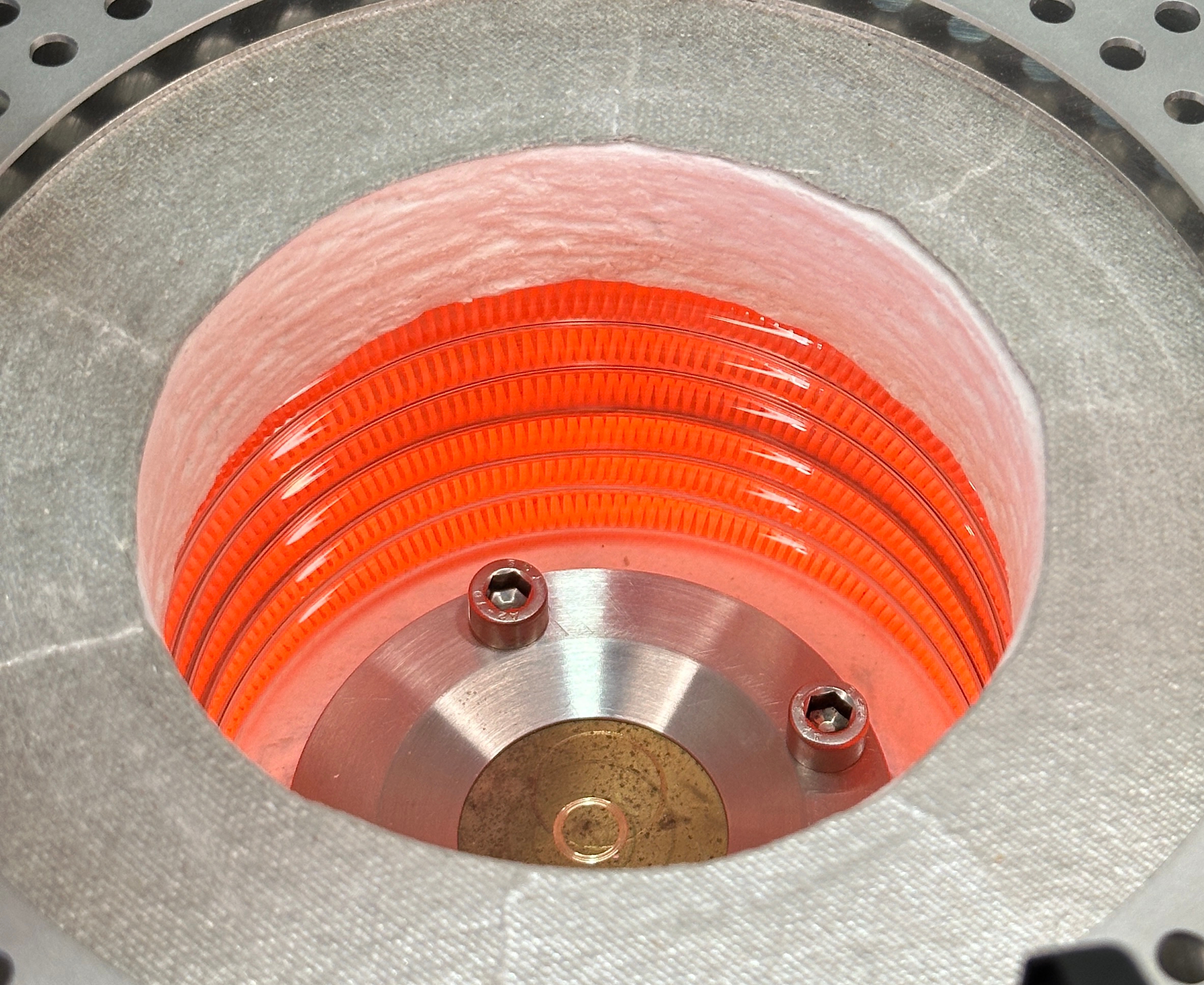

Fırın içi ısıtma, kuvars tüp içerisine gizlenmiş yüksek kaliteli rezistanslar aracılığıyla sağlanmaktadır.

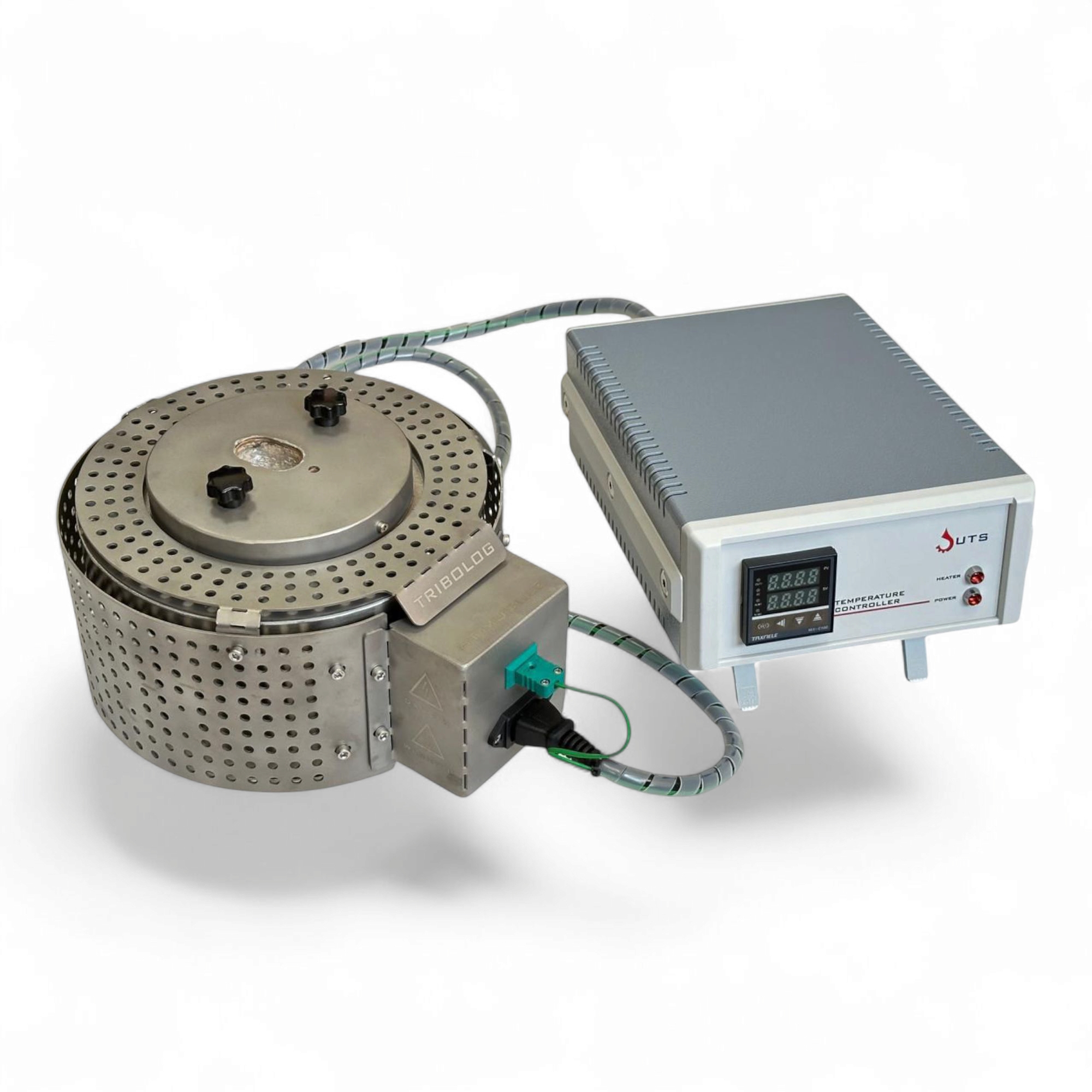

Isıtma hızı ve sıcaklık kontrolü, bağımsız bir PID kontrollü sistem üzerinden gerçekleştirilmektedir.
Oda sıcaklığından 800 °C’ye kadar, ±3 °C sıcaklık hassasiyetinde test yapılabilmektedir.
Isıtma ortamında, yüksek termal stabiliteye ve dayanıklılığa sahip malzemeler (örneğin süperalaşımlar) kullanılmaktadır.
Yüksek sıcaklık koşullarında kararlı çalışabilen özel sensörler ile ölçümler gerçekleştirilmektedir.
İsteğe bağlı olarak aşınma derinliği ölçüm sensörü modüle entegre edilebilmektedir.
TEST METODU

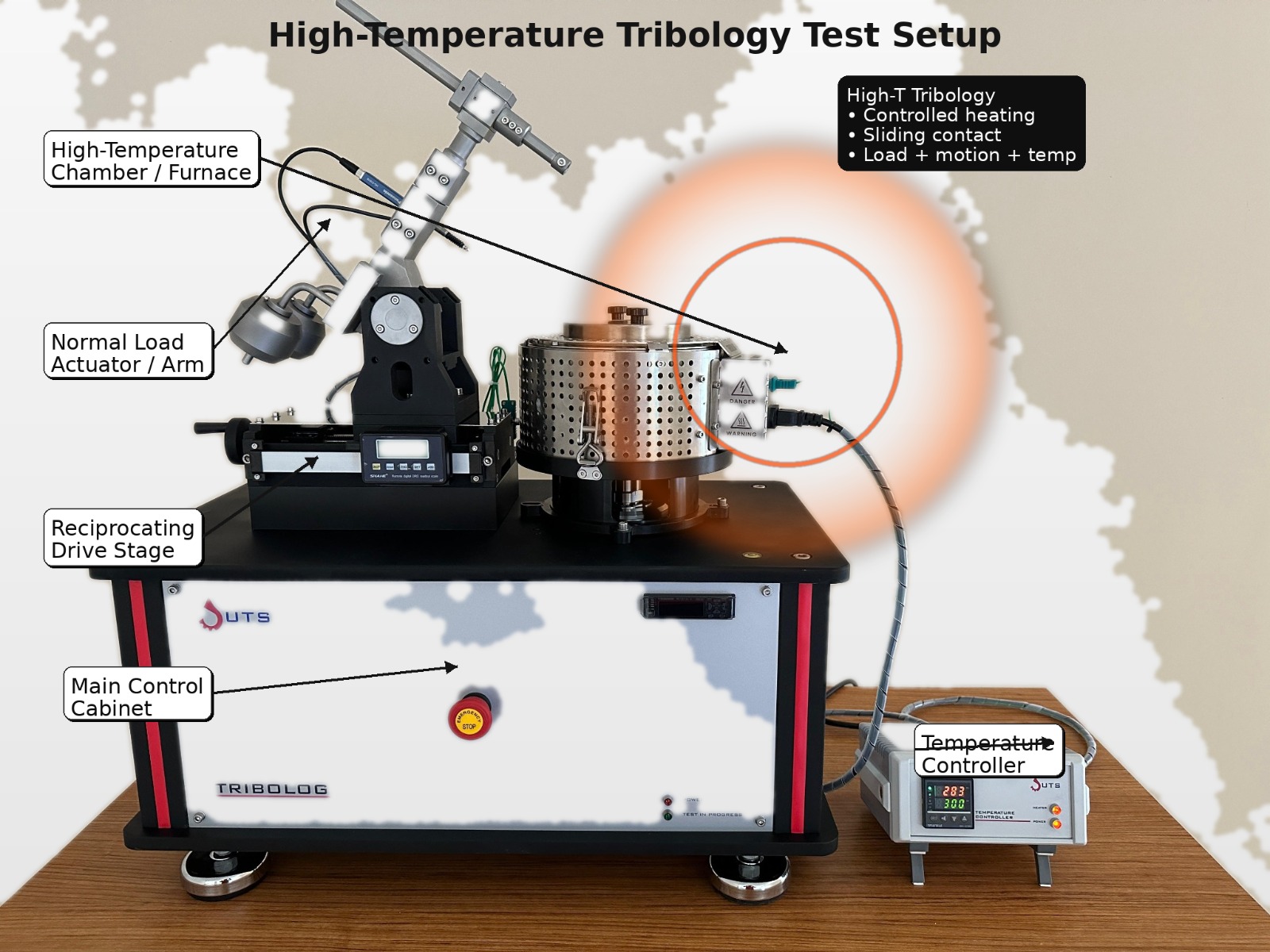

YS Test Modülü esas olarak dönel pin-on-disk ana hareket modülü ile birlikte çalışmaktadır. Bu kapsamda, ana modülün standart numune bağlama bölümleri tamamen sökülmekte ve yerine yüksek sıcaklık koşullarında çalışmak üzere tasarlanmış ısıtıcı alt ve iç bileşenler monte edilmektedir. Test numuneleri, yüksek sıcaklığa dayanıklı malzemelerden üretilmiş özel numune tutucu disk üzerine, uygun bağlama aparatları aracılığıyla sabitlenmektedir.

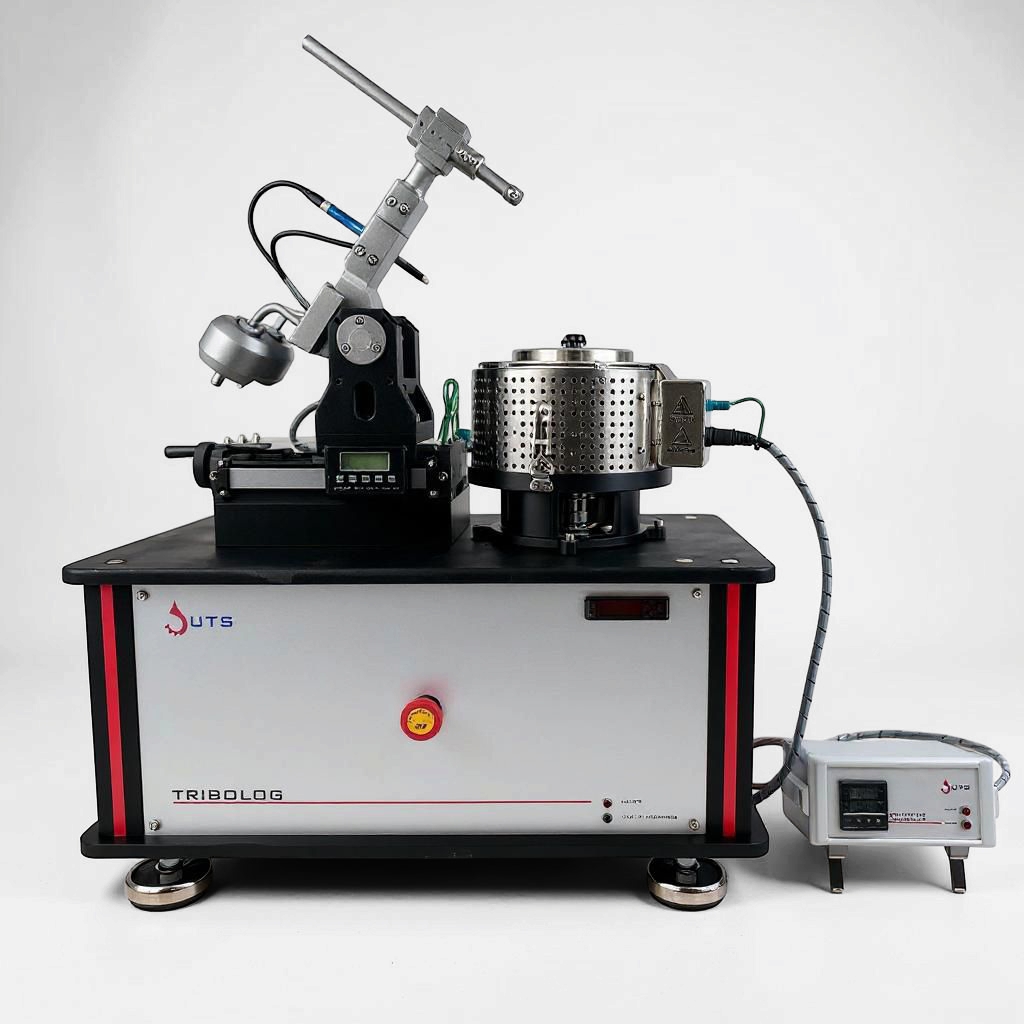

Test sırasında, dönel hareket modülünde olduğu gibi, yükleme kolu üzerinden kontrollü normal yük uygulanmakta ve sensör ölçümleri aynı prensiplerle gerçekleştirilmektedir. Isıtıcı fırının alt bölümünde, fırın içerisinde oluşan ısının mekanik bileşenlere yayılmasını engellemek amacıyla özel olarak tasarlanmış bir tahrik mili ve soğutma fanları bulunmaktadır. Fırın sıcaklık ayarı, doğrudan modül üzerine entegre edilmiş PID kontrollü bir kontrolör aracılığıyla yapılmaktadır. YS modülü, ana test platformuna kolaylıkla monte edilebilecek ve test sonrasında hızlı bir şekilde sökülebilecek şekilde tasarlanmıştır.
TEST NUMUNELERİ
Yüksek sıcaklık testlerinde, pin-on-disk konfigürasyonu kapsamında pin veya plaka tipi numuneler kullanılmaktadır. Bu amaçla, genellikle bilye (ball) tipi aşındırıcılar tercih edilmektedir. Plaka tipi numunelerin bağlanması için özel olarak tasarlanmış numune tutucular mevcuttur. Aşındırıcı olarak standart olarak 100Cr6 bilyeler sunulmakta olup, talep edilmesi hâlinde WC ve alümina gibi farklı sert malzemelerden üretilmiş bilyeler de sağlanabilmektedir.
Testlerde kullanılan plaka tipi numunelerin yüzey paralelliği ve yüzey pürüzlülük seviyeleri, elde edilen sonuçların güvenilirliği ve tekrarlanabilirliği açısından kritik öneme sahiptir.
TEKNİK ÖZELLİKLER
| Hareket Tipi |
Kayma |
|---|
| Hareket Çeşidi |
Sürekli dönme |
|---|
| Numune Geometrisi |
Pin, bilye, disk ve diğer özel geometriler |
|---|
| Yağlayıcı / Sıvı Ortam |
Kullanılmamaktadır |
|---|
| Sensör Çeşitleri |
Sürtünme kuvveti, sıcaklık, aşınma derinliği, test numunesi sıcaklığı |
|---|
| Yazılım |
TriboSoft-µ |
|---|
| Disk Dönme Hızı |
1 - 1500 dev/dk (opsiyonel olarak 2500 dev/dk’ya kadar) |
|---|
| Normal Yük |
1 - 100 N aralığında ölü ağırlık esaslı normal yük uygulaması |
|---|
| Sürtünme Kuvveti Ölçümü |
0 - 100 N aralığında sürtünme kuvveti ölçümü (hassasiyet: ± 0,02 N) |
|---|
| Aşınma Derinliği Ölçümü |
0 - 5 mm aralığında aşınma derinliği ölçümü (hassasiyet: ± 2 µm) |
|---|
| Test Numunesi Boyutları |
Çap: 10 - 35 mm |
|---|
| Ortam Sıcaklığı |
Oda sıcaklığından 800 °C’ye kadar |
|---|
| Numune Tutucu |
Fırın ortamı için özel olarak imal edilmiş, yüksek sıcaklığa dayanıklı malzemelerden üretilmiş tutucu plaka |
|---|
| Bilye Tutucu |
4, 6 ve 8 mm bilye çaplarında çalışma imkânı |
|---|
| Grafik ve Veri Analizi Seçenekleri |
Doğrudan Ölçümler Dolaylı Hesaplamalar |
|---|
| Güç Girişi |
220 V / 50 Hz |
|---|
| Sistem Boyutları |
68 cm × 38 cm × 75 cm |
|---|
| Yaklaşık Sistem Ağırlığı |
Yaklaşık 80 kg |
|---|
| Standartlar |
ASTM G99 - Standard Test Method for Wear Testing with a Pin-on-Disk Apparatus |
|---|
RESİMLER
